訊號資料讀取進來之後，常會碰到需要轉換時間單位的狀況，過去可能必須重新輸入訊號檔，再設定時間，現在可以利用 ChangeX-Axis Unit 直接換算時間。除轉換時間單位外，本模組最特別處，可將以頻譜的橫座標 ( X-Axis ) 由頻率進行轉換成各種週期單位。

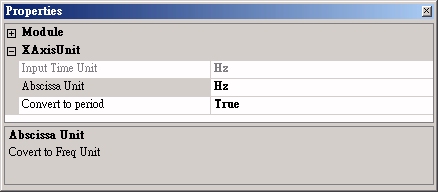

參數設定(Properties)
本模組接受實數(real number)、複數(complex number)，單通道(single channel)或多通道(multi-channel)，regular的訊號、聲音訊號以及時頻(Spectra)資料；輸出訊號格式為實數、複數，單通道、多通道的regular訊號或時頻 ( Spectra ) 資料，若參數 Convert to period 調整為 True，則輸出訊號之格式將改變(橫座標軸不為等間距)，由 regular 轉變成 Indexed。
參數為 Abscissa Unit 即為 X 軸單位，說明整理如單表。改變 Abscissa Unit 程式會由輸入訊號的 X 軸單位自動換算成新的 X 軸單位。
|
參數選項 |
參數意義 |
值 |
|
Convert to period |
當資料的 x 軸為頻率時會出現此參數。將原 x軸為頻率轉換為各種週期。 |
False |
|
Abscissa |
||
|
ps |
披秒， picosecond。 |
|
|
ns |
奈米秒，nanosecond。 |
|
|
us |
微秒，microsecond。 |
|
|
ms |
毫秒，millisecond。 |
|
|
sec |
秒， second。 |
1秒 |
|
min |
分鐘。 |
60秒 |
|
hour |
小時。 |
60分鐘 |
|
day |
天 |
24小時 |
|
week |
週 |
7天 |
|
month |
月。 |
30天 |
|
year |
年。 |
365天 |
|
參數選項 |
參數意義 |
|
Abscissa |
|
|
THz |
每 |
|
GHz |
每 |
|
MHz |
每 |
|
KHz |
每 |
|
Hz |
每秒幾次，Hertz。 |
|
Cycles_per_min |
每分鐘幾次。 |
|
Cycles_per_hour |
每小時幾次。 |
|
Cycles_per_day |
每天幾次。 |
|
Cycles_per_week |
每週幾次。 |
|
Cycles_pe__month |
每月幾次。 |
|
Cycles_per_year |
每年幾次。 |
範例(Example)
-

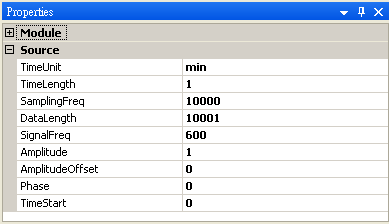

用 Source / Sine Wave 產生一正弦波訊號，預設訊號之訊號頻率為 10Hz，取樣頻率為 1000Hz，長度一秒。現在先改變 Sine 的參數值，Properties / TimeUnit 變為 min 分鐘，SamplingFreq 調整為 10000，SignalFreq 調整為 600，得到一組 X 軸單位為分鐘，而訊號頻率仍維持 10Hz 的訊號。

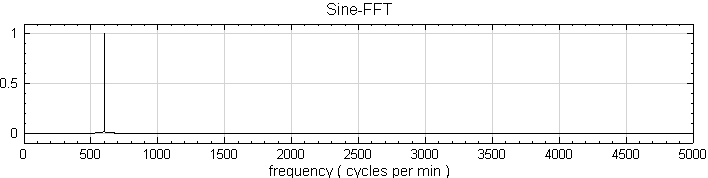

再連接 Compute / Transform / Fourier Transform做傅立葉轉換，並連上 Channel Viewer，可得下面圖形，在此 X 軸之座標是頻率，單位是 cycles per minute。

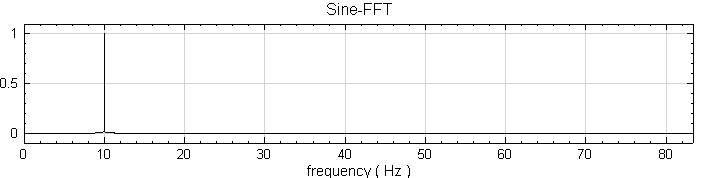

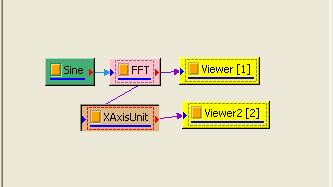

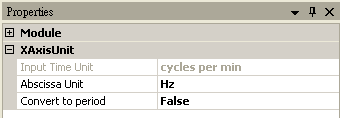

在此例中，FFT 的橫座標為 cycles per minute，現將 FFT 輸出接上 Change X AxisUnit，在Properties/ Abscissa unit 調為 Hz，然後再以 Channel Viewer 繪出。可看到 X 軸已變更以Hz 為單位。
-

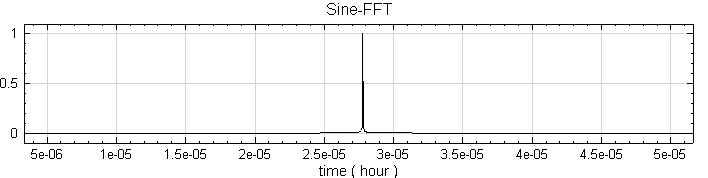

另外可再調整 Properties / Convert to period 為 True，並將 Abscissa Unit 設為cycle per hour，可將 X 軸由頻率轉變為週期，並以小時為單位，如下圖所示。
-

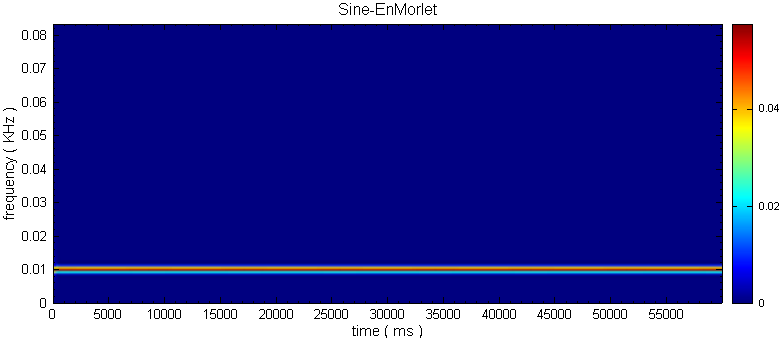

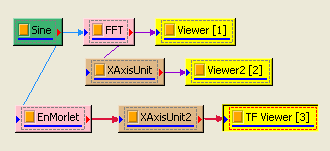

時頻分析的結果輸出至 Change X Axis Unit 能更改時間軸單位，並且也改變頻率的單位 ( 時頻圖的頻率在 Y 軸 )。回到訊號源 Sine，以Compute / TFA / Enhanced Morlet Transform做時頻分析後再接上 Change X axis Unit，調整 Properties /Abscissa unit 為毫秒 (msec)，再用 Viewer / Time-Frequency Viewer 繪出，可看到時頻軸圖上的 X 軸(時間域)變成 msec，Y 軸(頻率軸)已變更為 KHz，即為 1 / msec。
相關指令
Sine，Viewer，Time-Frequency Viewer，Fourier transform，Enhanced Morlet Transform。
